| Devoir à la Maison - Routage sous Linux |
L'objectif est de réaliser un TP en autonomie simulant avec Netkit un
plan d'adressage et une configuration de routage.
Exercice 1 - Architecture de routage, adressage et supernetting
Notre FAI nous a attribué l'adresse de sous-réseau 10.10.10.0/25.

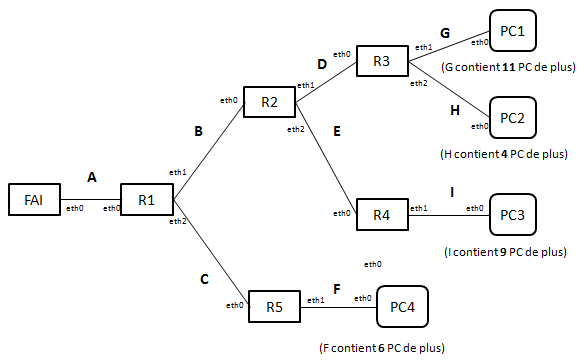

La figure suivante donne le nombre de machines dans chaque sous-réseau.
-
Proposez un plan d’adressage pour les 9 sous réseaux A, B, C, D,
E, F, G, H et I, afin que chaque routeur puisse communiquer avec tous
les autres en empruntant le plus court chemin.
-
Attribuez aux machines les adresses IP suivant votre plan d’adressage
avec les masques adéquats.
-
Détaillez les tables de routage adéquates pour chaque routeur et
chaque machine en rajoutant les lignes nécessaires (sans utiliser de
SuperNetting).
-
Minimisez la taille des tables de routage des routeurs en utilisant le
SuperNetting. Expliquez vos choix.
-
Testez la communication entre les machines de différents sous-réseaux.
-
Un rapport est à rendre en pdf: il doit contenir les
réponses aux questions ci dessus.
-
Collez le contenu de tous les ".startup" à la fin de votre rapport, et
joignez sous la forme d'une archive compressée tout votre lab (à la manière
du lab qu'on vous a fourni au dernier TP Netkit -- attention à la taille de
l'archive: juste la structure du lab et les configs, pas les .disk!)
