Un test pour les codes, et applications

Sujet proposé par Jean Berstel
Jean.Berstel@univ-mlv.fr

Introduction

Un procédé simple de codage consiste à substituer, à chaque caractère du texte source, une chaîne de caractères sur un autre alphabet, et de transmettre la séquence substituée. L'exemple le plus répandu est le code Morse, où l'alphabet de codage est composé de trois éléments (point, trait, blanc). Le codage de Huffman, utilisé en compression de données, est un autre exemple, sur un alphabet binaire cette fois.

Dans tous les cas, l'on demande bien évidemment que le codage soit réversible, c'est-à-dire que le message codé soit déchiffrable sans ambiguïté, en d'autres termes que l'application de codage soit injective. Dans les deux exemples (Morse et Huffman), le décodage est instantané, c'est-à-dire que le décodage peut se faire dès que la fin d'un mot du code est reconnue. Ceci est loin d'être le cas général.

Le présent projet est centré autour des codes, et du délai de déchiffrage. Il comporte la programmation programmation d'un algorithme qui teste si un ensemble fini de mots est un code, et dans l'affirmative, du calcul du délai de déchiffrage, et si ce délai est fini, d'une fonction de décodage. Si l'ensemble testé n'est pas un code, on calcule le plus petit code (dans un sens à préciser) qui permet d'émettre les messages sans ambiguïté.

1   Définitions

Soit A un ensemble fini, appelé alphabet. Ses éléments sont appelés lettres. Un mot est une suite finie, éventuellement vide, de lettres. La longueur d'un mot w est le nombre de lettres qui le composent. Elle est notée |w|. Le seul mot de longueur 0 est le mot vide noté e. L'ensemble des mots sur A, est muni d'une loi de composition appelée concaténation ou produit, et qui à deux mots u et v associe le mot uv obtenu en mettant bout à bout u et v. Un mot x est préfixe de w s'il existe y tel que w=xy. C'est un préfixe propre non vide si x n'est pas le mot vide et x¹ w. Même définition pour les suffixes. Un mot x est facteur de w s'il existe y,z tel que w=yxz. On note A* l'ensemble des mots sur A.




Exemple. Si A={a,b,c}, le produit des mots u=ac et v=bac est uv=acbac. Ce mot a les facteurs e, a, b, c, ac, ba, cb, acb, cba, bac, acba, cbac et acbac. Ses préfixes sont e, a, ac, acb, acba et acbac. Les mots e et ac sont à la fois préfixes et suffixes.

Un ensemble fini X de mots de A* est un code si, pour tous x1,... ,xn, y1,... ,ym dans X, l'équation
x1··· xn=y1··· ym
implique m=n et xi=yi pour i=1,... ,n.




Exemple. L'ensemble X={a,bb,abbba,babab} n'est pas un code parce que
a· bb· babab· abbba = abbba· babab· bb· a
En revanche, l'ensemble X= {a, ab, bb} est un code, car si x1··· xn=y1··· ym, on a xn=ym parce qu'un mot ne peut pas se terminer à la fois par ab et par bb.

2   Algorithme de Sardinas et Patterson

Cet algorithme permet de tester si un ensemble fini X de mots est un code. Pour ce faire, on construit un graphe G(X)=(P,U), où P est l'ensemble des préfixes non vides de mots de X, et U l'ensemble des couples (u,v) tels que Un arc croisé est un arc de la première espèce, un arc avant un arc du deuxième type.

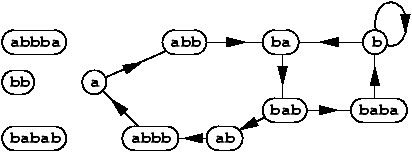

Figure 1.--- Le graphe G(X) pour X={a,bb,abbba,babab}.




Exemple. Pour X={a,bb,abbba,babab}, l'ensemble P contient, en plus de X, les mots {b, ab, abb, abbb, b, ba, bab, baba}.

Les arcs avant sont (a,abb), (ab, abbb), (b, ba), (bab, baba).

Les arcs croisés sont (b,b), (abb,ab), (abbb,a), (ba,bab), (bab, ab), (baba, b).

Le graphe G(X) est donné dans la figure 1.

On montre qu'un ensemble X est un code si et seulement s'il n'y a pas de chemin, dans G(X), qui relie un sommet appartenant à X à un sommet appartenant à X. En effet, un tel chemin décrit une double factorisation. Dans notre exemple, le circuit autour du sommet a correspond à la double factorisation donnée plus haut.




Travail 1. Implémenter l'algorithme de manière efficace. Il devra construire le graphe d'un ensemble de mots, l'afficher de manière textuelle ou graphique, et dire si l'ensemble donné est un code ou non. Dans la négative, il donnera une ``preuve'' en affichant un mot qui possède une double décomposition.

3   Délai de déchiffrage

Pour un code X, décoder un message revient à trouver sa décomposition en mots du code. En procédant de gauche à droite dans la lecture du message, on repère les mots du code dans le début du message, et on les retient dès que l'on est sûr qu'ils correspondent la décomposition finale.




Exemple. 1.-- L'ensemble X={a,ba,bb} est un code. La décomposition d'un message est déterminée dès la lecture d'un mot du code, car aucun mot du code n'est préfixe d'un autre (code dit préfixe.

2.-- L'ensemble X={ab,ababa,baa} est aussi un code. Ici, la connaissance du début abababa ne permet pas encore de savoir si la décomposition commence par ab· ab· ab· a ou par ababa· ba. Ce n'est qu'après la lecture de la lettre suivante que l'on sait si la décomposition commence par ab (si la lettre est b) ou par ababa.


Un code X est a délai de déchiffrage fini s'il existe un entier d tel que, chaque fois qu'un message w commence par p=x1x2··· xd+1 (avec x1,...,d+1Î X), alors la factorisation complète de w commence par x1. C'est donc après un ``délai'' de d mots de code que l'on peut affirmer que le premier mot trouvé est le bon.

Si un code est à délai de déchiffrage fini, le plus petit entier d admissible est le délai de déchiffrage.




Exemple. Le code X={a,ba,bb} a délai 0. Le code X={ab,ababa,baa} a délai 2. Le code X={aa, ba, b} a délai infini car pour tout d, le mot b(aa)d est préfixe de ba(aa)d, et on ne peut décider si la factorisation commence par b ou ba.
On montre que le délai est infini si et seulement si G(X) a un circuit.

Si G(X) est sans circuit, chaque chemin c issu d'un sommet dans X reçoit un poids p(c). Pour cela, on lui associe le nombre d(c) (=0 ou 1) récursivement par: d(c) = 1 si c est un arc, et d(ce)=d(c) si e est un arc avant, et d(ce) = 1-d(c) si e est un arc croisé. Ensuite, on définit deux valeurs h(c) et b(c) récursivement par: h(c)=1, b(c)=0 si c est arc, et h(ce)=d(ce)+h(c) et b(ce)= 1-d(ce)+b(c). Le poids p(c) d'un chemin c est le maximum des nombres h(c) et b(c). On montre que d+1 est le maximum des poids des chemins issus de sommets dans X.




Exemple. Considérons le chemin (a,x,x,x,a), où on a écrit a pour un arc avant, et x pour un arc croisé. La fonction d prend les valeurs (1,0,0,0,1), la fonction h vaut (1,1,1,1,2) et b vaut (0,1,2,3,3). Le poids de ce chemin est 3.




Travail 2. Implémenter l'algorithme qui teste si un code X a délai de déchiffrage fini. Dans l'affirmatve, calculer le délai de déchiffrage et donner un mot que est une ``preuve'' que le délai est atteint.




Travail 3. Implémenter un algorithme de décodage pour un code dont on sait qu'il a délai de déchiffrage d.

4   Enveloppe libre

Pour tout ensemble X de mots, on note X* l'ensemble des mots qui sont produits de mots de X, soit X*={x1··· xn| n³0, x1,..., xnÎ X}.

L'enveloppe libre d'un ensemble X est le code Y tel que X*Ì Y* et Y* minimal. Cela signifie que tout élément de X est produit d'éléments de Y, et que Y est choisi tel que l'ensemble des mots supplémentaires (dans Y* sans être dans X*) est le plus petit possible. Si X est un code, il est égal à son enveloppe libre. On montre que l'enveloppe libre existe toujours et, si X n'est pas un code, a strictement moins d'éléments que X.




Exemple. L'ensemble X={aa,bb,aabbbaa,baabaab} n'est pas un code. Son enveloppe libre est {aa,b}.

Pour calculer l'enveloppe libre Y de X , on procède comme suit. On calcule G(X) pour tester si X est un code. Si c'est le cas, Y=X. Sinon, on détermine l'ensemble C(X) des mots qui figurent sur les chemins reliant des mots de X et qui sont des sommets d'arrivée d'arcs croisés de ces chemins. On supprime, dans X'=XÈ C(X) les mots qui sont produits d'autres mots de X'. Soit X'' l'ensemble obtenus. On recommence avec X''. Comme les mots de X'' sont plus courts que ceux de X, le procédé s'arrête. On peut montrer que X'' a la même enveloppe libre que X. Le dernier ensemble obtenu est donc Y.




Exemple. Pour l'ensemble X={aa,bb,aabbbaa,baabaab}, l'ensemble C(X) est {aa, baa, baab, aab, b}. L'ensemble X'' est {aa,b} parce que tout mot de X est produit de mots de X''.




Exemple. Pour X= {a, ab, ba, abbc, bcca, caab}, on a C(X)={ab, bc, ca, b, a}, d'où X''={a, b, bc, ca}. L'ensemble X'' n'est pas un code, et en recommençant, on trouve Y={a,b,c}.




Travail 4. Implémenter l'algorithme qui calcule l'enveloppe libre d'un ensemble fini de mots.

5   Ce qui est demandé

Le but du projet est la réalisation des 4 tâches décrites ci-dessus, dans l'ordre. Il est important de décrire, dans le rapport, les algorithmes et les structures de données choisies. Cette description doit être précise et justifiée: si l'on utilise un tableau plutôt qu'une liste ou vice-versa, il y a certainement des raisons. Utiliser au mieux les fonctions de la classe String.

Pour tester vos programmes, voici quelques exemples non exhaustifs. Pour chacun, vous pouvez déterminer si c'est un code, quel est son délai, et si ce n'est pas un code, calculer l'enveloppe libre.

(1) X={a,ab,bb}

(2) X={a,ba,bb}

(3) X={b,ab,abb,abaa,aaaa}

(4) X={b,ab,aab,abba}

(5) X={ab,baab,abb} et X={ab,baab,abb, bbab}

(6) X={aa,ba,bb,baa,bba}

(7) X={ab,ababa,baa}

(8) X={a, ab, ba, abbc, caab, bcca}

(9) X={a, ab, ba, abbc, caab, bcca, abbcabbd, bccdbcca, cddacddb, daabdaac} etc.
