Figure 8.6: Implémentation du registre de Base.
Le mécanisme suivant est une notion plus utile et plus ergonomique pour décrire la zone d'adressage d'un programme, et utile pour résoudre le problème de déplacement des programmes en mémoire (relocation).
Figure 8.6: Implémentation du registre de Base.

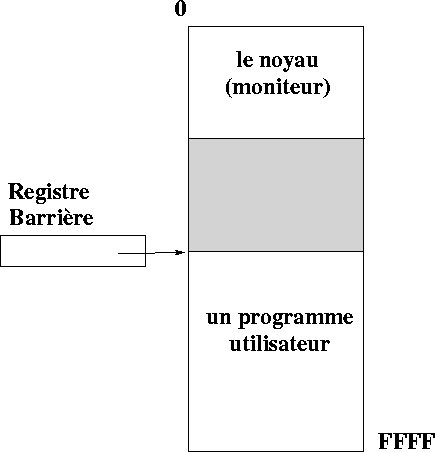

En effet, du fait que l'on utilise un registre barrière, les adresses utilisables de la mémoire ne commencent plus à 0000, alors que l'utilisateur veut continuer à utiliser des adresses logiques qui commencent à 0000.
Figure 8.7: Positionnement d'un processus par un registre de Base.
Pour continuer à fournir cette possibilité le registre barrière est transformé en registre de base (relocation) . A chaque utilisation d'une adresse logique du programme, on ajoute à cette adresse la valeur du registre de base pour trouver l'adresse physique. L'utilisateur ne connaît plus les adresses physiques. Il travaille uniquement avec des adresses logiques (xdb).
Le moniteur a évidemment une valeur nulle pour son registre de base et donc peut adresser toute la mémoire. Le changement de la valeur du registre de base se fait de façon protégée en mode moniteur.
Ces deux systèmes de protection de la mémoire sont clairement mono-processus. Seul le moniteur peut être protégé par ces mécanismes, il n'est pas possible de protéger les processus entre eux.
