Introduction à Rose

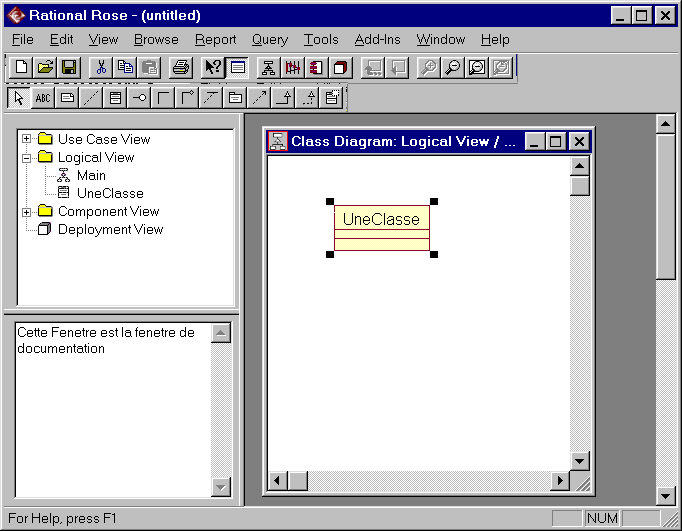

La Fenêtre Principale:
Découpée en trois parties
La Fenêtre de Documentation
la documentation de l'objet selectioné ici la
classe "UneClasse". A tout les objets du modèle il est possible
de d'associer une information de documentation. Celle-ci se retrouvera
dans le code généré.
(fenêtre en bas a gauche)
La fenêtre des Modèles
(fenêtre haut gauche)
Avec les 4 Modèles
-
Use cas View = Modèle des besoins
-
Description des acteurs
-
Description des Cas d'utilisation (use case)
-
Interactions entre acteurs et cas d'utilisation (Diagrammes d'Interaction)
-
Logical View = Modèle de Conception
-
Descriptions des classes
-
Descriptions des paquetages
-
Descriptions des Interaction, liens , dépendances entre classes
paquetages
-
Des Diagrammes :
-
Diagrammes de Classes
-
Diagrammes d' Objets
-
Diagrammes Trois tiers
-
Component View = Vue physique
-
Contient les paquetages Physique (fichiers et repertoires) contenant l'implementation
des differentes classes.
-
Deployment view = Vue de déploiment
-
Utilisée pour décrire le matériel sur lequel vas fonctionner
le système
