![]() Georeferencing Quality Control Report |
![]() |
Plain Text Report...![]() |
|||
Operator | telimago | ||
Software version | GEOREF v. 5.01 - 02/07/2001 | ||
Date - time | 08/11/2003 - 17:15:45.00 | ||
Product![]() |
|||
User title | MERIS FR MER_FR__1PNEPA20030708_102046_000000982018_00008_07076_0220 | ||
Projection | projection=Utm horizontal_zone=31 ellipsoid=WGS_1984 falseNorthing=0.000000 | ||
Parameters![]() |
|||
Input file name(s) | 20030708.dec.str.1 | ||
20030708.dec.str.2 | |||
20030708.dec.str.3 | |||
Reference image(s) | 193030_P.8 | ||
Altitude class tolerance list (m) | Error < 1000.0 m. - [ Min , Max ] - "Any altitude" | ||
Model | Image | ||
Quality Control Status![]() |
|||
GRP RMS error | - | ||
GCP RMS error | 297.493 m. (PASSED) |
n° | line | pixel | easting | northing | altitude |
---|---|---|---|---|---|
1 | 944.5 | 2582.4 | E 004 57'39.766" | N 045 48'22.087" | - |
2 | 1110.2 | 814.1 | W 000 55'34.346" | N 045 21'58.699" | - |
3 | 2295.9 | 643.5 | W 001 17'03.263" | N 042 34'45.557" | - |
4 | 2033.9 | 1904.2 | E 002 42'22.734" | N 043 16'21.143" | - |
5 | 1811.4 | 1556.5 | E 001 34'45.854" | N 043 47'13.019" | - |
6 | 712.1 | 2631.1 | E 005 08'35.982" | N 046 20'49.451" | - |
7 | 368.6 | 1578.3 | E 001 33'52.928" | N 047 09'43.888" | - |
8 | 335.7 | 1148.2 | E 000 04'50.374" | N 047 12'52.580" | - |
9 | 224.1 | 1191.8 | E 000 12'52.810" | N 047 28'29.083" | - |
10 | 1960.5 | 2207.9 | E 003 40'42.356" | N 043 26'33.567" | - |
11 | 1251.8 | 1532.7 | E 001 27'59.079" | N 045 05'39.046" | - |
12 | 1921.3 | 1466.0 | E 001 17'28.798" | N 043 31'42.711" | - |
13 | 2493.3 | 835.0 | W 000 39'21.242" | N 042 08'20.371" | - |
14 | 2469.1 | 2076.5 | E 003 14'54.517" | N 042 15'05.985" | - |
15 | 1334.7 | 1827.2 | E 002 26'34.700" | N 044 54'30.294" | - |
16 | 1136.2 | 1546.5 | E 001 30'11.068" | N 045 21'46.181" | - |
17 | 1550.0 | 1236.3 | E 000 31'04.888" | N 044 22'50.611" | - |
18 | 1901.2 | 1140.3 | E 000 14'34.551" | N 043 33'12.433" | - |
19 | 1926.9 | 226.6 | W 002 41'00.686" | N 043 22'59.525" | - |
20 | 1939.8 | 609.4 | W 001 27'18.387" | N 043 24'33.063" | - |
21 | 967.0 | 729.5 | W 001 13'53.621" | N 045 41'35.137" | - |
22 | 941.7 | 818.0 | W 000 56'35.388" | N 045 45'49.938" | - |
23 | 383.6 | 883.3 | W 000 48'45.617" | N 047 04'15.224" | - |
24 | 521.4 | 1058.9 | W 000 11'39.090" | N 046 46'08.171" | - |
25 | 963.7 | 1864.5 | E 002 33'28.484" | N 045 46'38.304" | - |
26 | 629.2 | 2566.9 | E 004 55'40.615" | N 046 32'30.941" | - |
27 | 1586.9 | 2422.0 | E 004 23'27.913" | N 044 18'37.964" | - |
28 | 1395.5 | 2231.4 | E 003 45'52.262" | N 044 46'07.648" | - |
29 | 1905.2 | 2302.2 | E 003 58'57.079" | N 043 34'16.809" | - |
30 | 1494.8 | 2510.0 | E 004 41'03.423" | N 044 31'21.019" | - |
31 | 1387.7 | 1998.0 | E 003 00'09.917" | N 044 47'14.418" | - |
n° | error | ðX | ðY | altitude class |
---|---|---|---|---|
1 | 162.8 m | -140.5 m | 82.1 m | Any altitude |
2 | 256.9 m | -83.1 m | 243.1 m | Any altitude |
3 | 309.9 m | -295.8 m | 92.5 m | Any altitude |
4 | 301.4 m | -286.2 m | 94.6 m | Any altitude |
5 | 246.4 m | -221.0 m | -108.9 m | Any altitude |
6 | 37.3 m | -5.3 m | 37.0 m | Any altitude |
7 | 74.1 m | -73.6 m | 8.5 m | Any altitude |
8 | 565.4 m | 411.1 m | -388.2 m | Any altitude |
9 | 541.8 m | 533.5 m | 94.5 m | Any altitude |
10 | 122.2 m | -40.4 m | 115.4 m | Any altitude |
11 | 26.7 m | -21.1 m | 16.4 m | Any altitude |
12 | 423.7 m | 36.3 m | -422.1 m | Any altitude |
13 | 103.7 m | 17.9 m | 102.2 m | Any altitude |
14 | 370.7 m | 192.2 m | 317.0 m | Any altitude |
15 | 189.7 m | -168.1 m | 87.9 m | Any altitude |
16 | 313.9 m | 102.4 m | 296.7 m | Any altitude |
17 | 127.4 m | -44.0 m | -119.5 m | Any altitude |
18 | 240.7 m | -12.5 m | -240.3 m | Any altitude |
19 | 156.5 m | 148.0 m | -50.9 m | Any altitude |
20 | 226.2 m | -3.7 m | -226.1 m | Any altitude |
21 | 88.9 m | -72.7 m | -51.2 m | Any altitude |
22 | 207.0 m | 111.7 m | -174.3 m | Any altitude |
23 | 216.9 m | -75.7 m | 203.3 m | Any altitude |
24 | 13.8 m | 0.4 m | 13.8 m | Any altitude |
25 | 105.6 m | -63.0 m | 84.7 m | Any altitude |
26 | 540.9 m | 407.5 m | 355.7 m | Any altitude |
27 | 449.9 m | -427.7 m | 139.5 m | Any altitude |
28 | 573.7 m | 458.1 m | -345.4 m | Any altitude |
29 | 59.5 m | 28.0 m | -52.5 m | Any altitude |
30 | 453.9 m | -443.4 m | 97.2 m | Any altitude |
31 | 113.5 m | 59.5 m | -96.6 m | Any altitude |
Algebraic mean ðX | 0.922 m | ||
Algebraic mean ðY | 6.641 m | ||
Error modulus arithmetic mean | 245.840 m | ||
Standard deviation ðX | 226.799 m | ||
Standard deviation ðY | 192.404 m | ||
Error modulus standard deviation | 167.526 m | ||
Quadratic mean (RMS) ðX | 226.801 m | ||
Quadratic mean (RMS) ðY | 192.519 m | ||
Error modulus quadratic mean (RMS) | 297.493 m | ||
Number of points inside limit | 31 (100.0 %) |

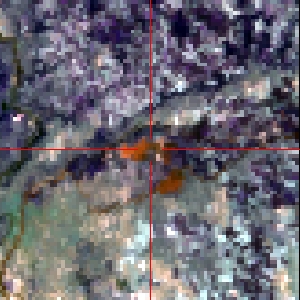

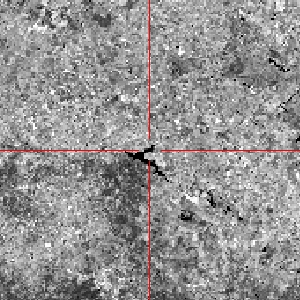

POINT 1 |
|
![]() |
![]() |
GCP - ( 944.5 , 2582.4 ) | 193030_P.8 |

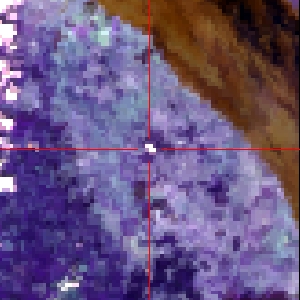

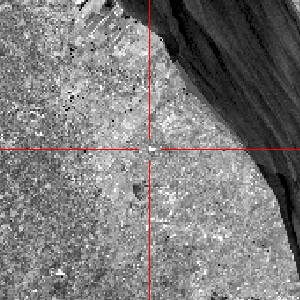

POINT 2 |
|
![]() |
![]() |
GCP - ( 1110.2 , 814.1 ) | 193030_P.8 |
POINT 3 |
|
![]() |
![]() |
GCP - ( 2295.9 , 643.5 ) | 193030_P.8 |
POINT 4 |
|
![]() |
![]() |
GCP - ( 2033.9 , 1904.2 ) | 193030_P.8 |

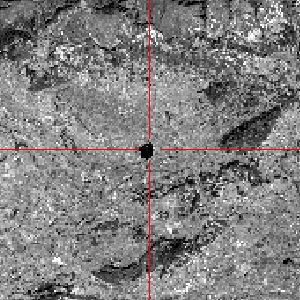

POINT 5 |
|
![]() |
![]() |
GCP - ( 1811.4 , 1556.5 ) | 193030_P.8 |
POINT 6 |
|
![]() |
![]() |
GCP - ( 712.1 , 2631.1 ) | 193030_P.8 |
POINT 7 |
|
![]() |
![]() |
GCP - ( 368.6 , 1578.3 ) | 193030_P.8 |
POINT 8 |
|
![]() |
![]() |
GCP - ( 335.7 , 1148.2 ) | 193030_P.8 |

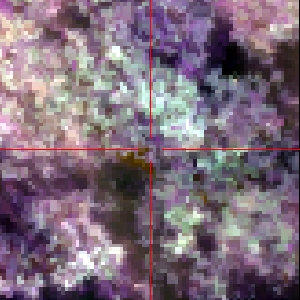

POINT 9 |
|
![]() |
![]() |
GCP - ( 224.1 , 1191.8 ) | 193030_P.8 |

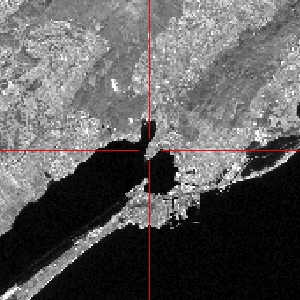

POINT 10 |
|
![]() |
![]() |
GCP - ( 1960.5 , 2207.9 ) | 193030_P.8 |

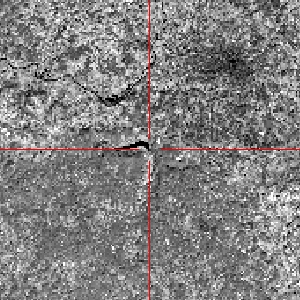

POINT 11 |
|
![]() |
![]() |
GCP - ( 1251.8 , 1532.7 ) | 193030_P.8 |
POINT 12 |
|
![]() |
![]() |
GCP - ( 1921.3 , 1466.0 ) | 193030_P.8 |
POINT 13 |
|
![]() |
![]() |
GCP - ( 2493.3 , 835.0 ) | 193030_P.8 |
POINT 14 |
|
![]() |
![]() |
GCP - ( 2469.1 , 2076.5 ) | 193030_P.8 |
POINT 15 |
|
![]() |
![]() |
GCP - ( 1334.7 , 1827.2 ) | 193030_P.8 |
POINT 16 |
|
![]() |
![]() |
GCP - ( 1136.2 , 1546.5 ) | 193030_P.8 |
POINT 17 |
|
![]() |
![]() |
GCP - ( 1550.0 , 1236.3 ) | 193030_P.8 |
POINT 18 |
|
![]() |
![]() |
GCP - ( 1901.2 , 1140.3 ) | 193030_P.8 |
POINT 19 |
|
![]() |
![]() |
GCP - ( 1926.9 , 226.6 ) | 193030_P.8 |

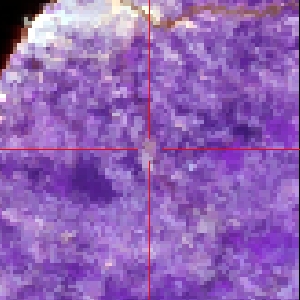

POINT 20 |
|
![]() |
![]() |
GCP - ( 1939.8 , 609.4 ) | 193030_P.8 |
POINT 21 |
|
![]() |
![]() |
GCP - ( 967.0 , 729.5 ) | 193030_P.8 |

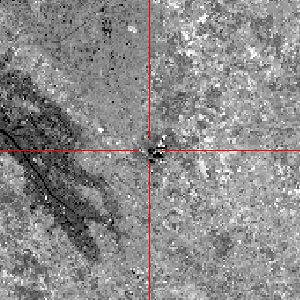

POINT 22 |
|
![]() |
![]() |
GCP - ( 941.7 , 818.0 ) | 193030_P.8 |
POINT 23 |
|
![]() |
![]() |
GCP - ( 383.6 , 883.3 ) | 193030_P.8 |
POINT 24 |
|
![]() |
![]() |
GCP - ( 521.4 , 1058.9 ) | 193030_P.8 |
POINT 25 |
|
![]() |
![]() |
GCP - ( 963.7 , 1864.5 ) | 193030_P.8 |
POINT 26 |
|
![]() |
![]() |
GCP - ( 629.2 , 2566.9 ) | 193030_P.8 |
POINT 27 |
|
![]() |
![]() |
GCP - ( 1586.9 , 2422.0 ) | 193030_P.8 |

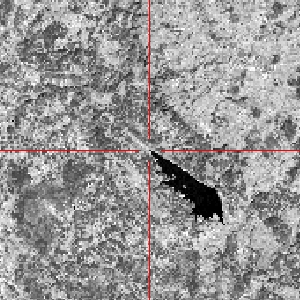

POINT 28 |
|
![]() |
![]() |
GCP - ( 1395.5 , 2231.4 ) | 193030_P.8 |
POINT 29 |
|
![]() |
![]() |
GCP - ( 1905.2 , 2302.2 ) | 193030_P.8 |

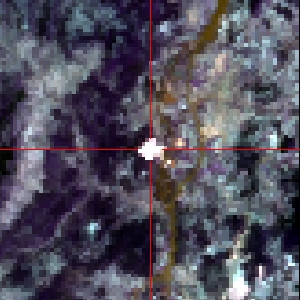

POINT 30 |
|
![]() |
![]() |
GCP - ( 1494.8 , 2510.0 ) | 193030_P.8 |

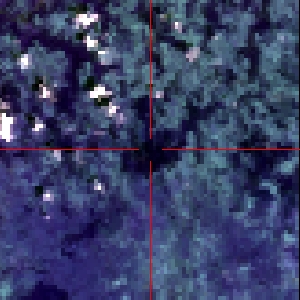

POINT 31 |
|
![]() |
![]() |
GCP - ( 1387.7 , 1998.0 ) | 193030_P.8 |
