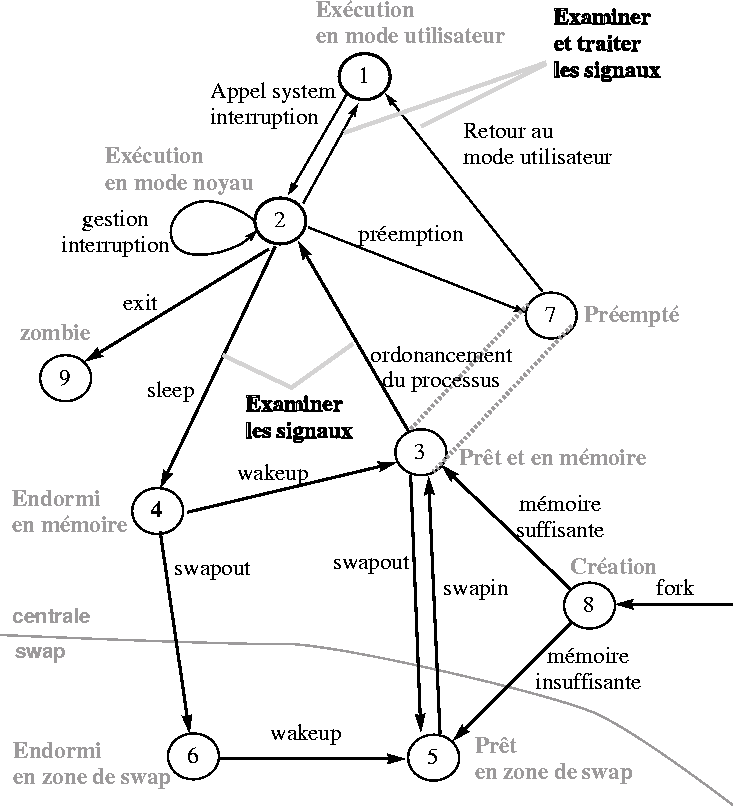

Figure 6.8: Diagramme d'état des processus
Nous nous plaçons dans le cas d'un système qui utilise un mécanisme de swap pour gérer la mémoire; nous étudierons ensuite le cas des systèmes de gestion paginée de la mémoire (les couples d'états 3,5 et 4,6 y sont fusionnés).
