Les réseaux de capteurs sans fil

Présentation

Un capteur

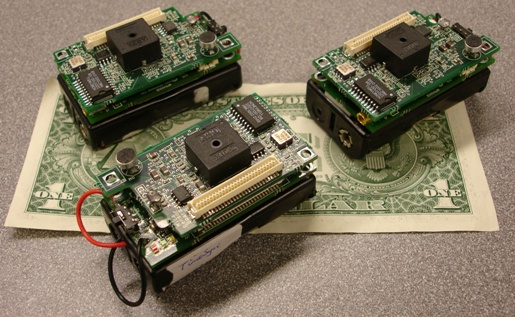

Aspect

Architecture physique d'un capteur

Un capteur est composé de 3 unités :

• l'unité d'acquisition : l'unité d'acquisition est composée d'un capteur qui va obtenir des mesures numériques sur les paramètres environnementaux et d'un convertisseur Analogique/Numérique qui va convertir l'information relevée et la transmettre à l'unité de traitement.
• l'unité de traitement : l'unité de traitement est composée de deux interfaces, une interface pour l'unité d'acquisition et une interface pour l'unité de transmission. Cette unité est également composée d'un processeur et d'un système d'exploitation spécifique. Elle acquiert les informations en provenance de l'unité d'acquisition et les envoie à l'unité de transmission.
• l'unité de transmission : l'unité de transmission est responsable de toutes les émissions et réceptions de données via un support de communication radio.

Ces trois unités sont alimentées par une batterie comme le montre la figure ci-dessous :

Architecture d'un réseau de capteurs

Composition

Un réseau de capteurs est composé de deux types de noeuds :

• les capteurs
• le(s) puits

Les capteurs sont chargés de relever et de router les informations relevées sur la zone couverte vers le point de collecte, également appelé puits. Le puits récupère les informations remontées par les différents capteurs et les transmet au centre de traitement. Les capteurs disposés de manière aléatoire forment la zone de couverture.

Collecter les informations

Il y a deux méthodes pour collecter les informations d'un réseau de capteurs.

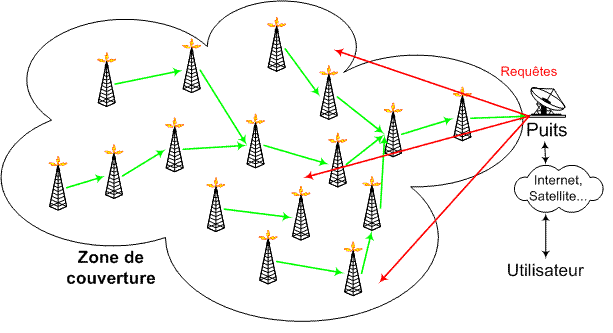

A la demande

Lorsque l'on souhaite avoir l'état de la zone de couverture à un moment T, le puits émet des brodcasts vers toute la zone pour que les capteurs remontent leur dernier relevé vers le puits. Les informations sont alors acheminées par le biais d'une communication multi-sauts.

Suite à un événement

Un événement se produit en un point de la zone de couverture (changement brusque de température, mouvement...), les capteurs situés à proximité remontent alors les informations relevées et les acheminent jusqu'au puits.
